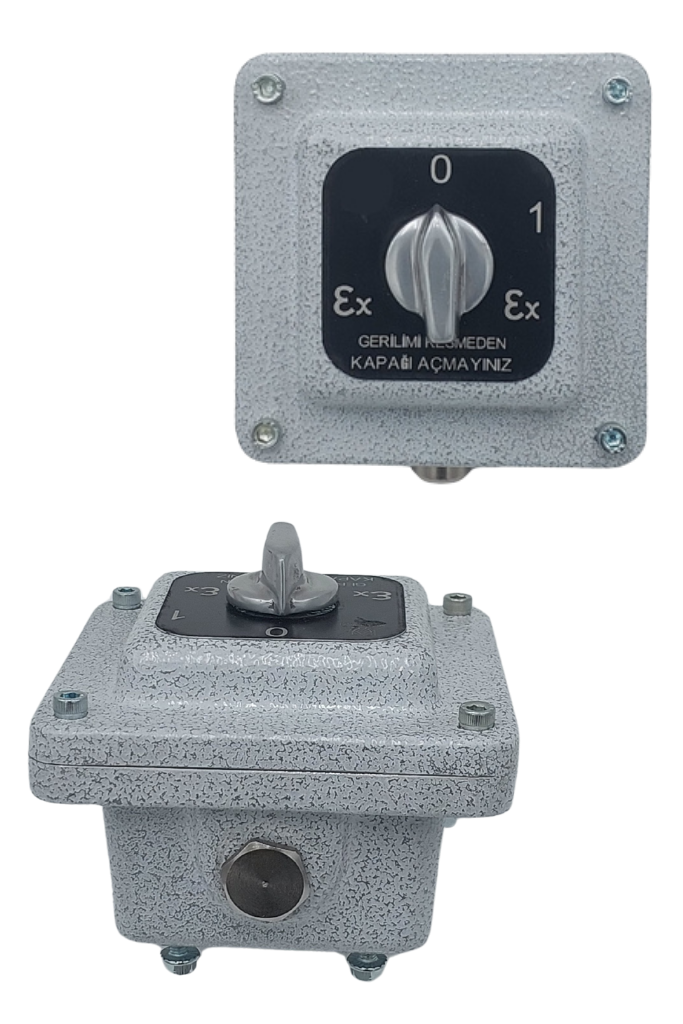

ATEX Sertifikalı Exproof Anahtar Kutuları

Petrokimya tesisleri, dolum sahaları, boyahaneler, endüstriyel arıtma tesisleri ve un/nişasta fabrikaları gibi patlayıcı gaz, buhar veya yanıcı toz patlama riski taşıyan sahalarda (Zone 1, Zone 2, Zone 21 ve Zone 22) elektrik donanımlarının kontrolü yüksek güvenlik standartları gerektirir. Standart kumanda kutuları ve şalterler, açma-kapama esnasında açığa çıkardıkları elektrik arkı (kıvılcım) veya yüksek yüzey sıcaklıkları nedeniyle patlayıcı atmosferi anında ateşleyebilir.

Exproof Anahtar Kutuları (Exproof Kontrol ve Kumanda Kutuları), tehlikeli alanlarda motorların, pompaların, aydınlatma hatlarının ve endüstriyel makinelerin emniyetle sevk ve idare edilmesini sağlar. Ağır saha şartlarına dayanıklı alüminyum döküm gövdeleri ve alevsızdırmaz (Ex d) koruma yapıları sayesinde olası bir iç patlamayı bünyesinde hapsederek saha güvenliğini maksimum seviyeye çıkarır.

Exproof Anahtar Kutularının Teknik Özellikleri

Mühendislik ve saha güvenlik standartlarına tam uyumlu olarak üretilen exproof anahtar kutularının öne çıkan teknik parametreleri şu şekildedir:

Entegre Edilebilir Exproof Kontrol Ekipmanları

Exproof anahtar kutuları, tesisin otomasyon ve operasyon ihtiyacına göre kapak üzerine monte edilen zengin komponent seçenekleriyle modüler şekilde özelleştirilebilir:

• Start-Stop Butonları: Makinelerin ve motorların emniyetli başlatılıp durdurulması için.

• Acil Stop (E-Stop) Butonları: Acil durumlarda devreyi anında kesen kilitli mantar butonlar.

• Pako & Seçici (Selector) Anahtarlar: Manuel/Otomatik mod seçimi veya yön anahtarlaması için exproof anahtarlar.

• Sinyal Lambaları (LED Pilot Lights): Sistemin aktif, pasif veya arıza durumunu gösteren ışıklı ikaz elemanları.

Koruma Sınıfı ve Patlama Güvenliği Mantığı

1. Ex db (Alevsızdırmaz Gövde) Mantığı: Kutunun içindeki anahtar veya buton kontağında açığa çıkan elektrik arkı kutu içindeki gazı ateşlese dahi; yüksek mekanik mukavemetli alüminyum gövde patlama basıncına dayanır. Alev, flanş yüzeylerindeki hassas işlenmiş alev yollarından (flamepath) geçerken soğur ve dışarıdaki patlayıcı ortama ulaşamaz.

2. IIB+H2 Gaz Grubu Koruması: Standart IIB grubu gazların yanı sıra patlama riski oldukça yüksek olan Hidrojen ($H_2$) gazının bulunduğu ekstrem tehlikeli sahalarda da kullanım imkanı sunar.

3. T6 Sıcaklık Sınıfı: Cihazın dış yüzey sıcaklığı hiçbir koşulda 85°C’yi (T6 sınıfı) geçmez. Bu sayede düşük tutuşma sıcaklığına sahip gazların yüzey temasıyla alevlenmesi önlenir.

• Sertifikasyon: ATEX, SCA 20 ATEX 068X, CE

• Tehlikeli Saha Sınıfı: Zone 1, Zone 2 (Gaz) ve Zone 21, Zone 22 (Toz)

• Gaz & Toz Grubu: Ex db IIB+H2 T6 Gb / Ex tb IIIC T85C Db

• Gövde Tipi: Alüminyum Döküm Exproof Kontrol Kutusu

• Ekipmanlar: Start-Stop Butonlu, Acil Stoplu, Sinyal Lambalı Exproof Anahtar Kutusu

• Koruma Derecesi: IP65 Sızdırmazlık

Saha Kurulumunda ve Seçiminde Dikkat Edilecek Hususlar

1. Kablo Rakor Seçimi: Kutunun M20-M50 (1/2″ – 1.1/2″) kablo rakor girişlerine bağlantı yapılırken mutlaka kutunun koruma sınıfına (Ex db) ve kablo tipine (zırhlı/zırhsız) uygun ATEX sertifikalı exproof kablo rakorları kullanılmalıdır.

2. Kör Tapa Entegrasyonu: Kullanılmayan rakor girişleri patlama emniyetini riske atmamak adına ATEX sertifikalı exproof kör tapalar ile kapatılmalıdır.

3. Flanş Yüzey Bakımı: Flanş yüzeyleri üzerindeki cıvataların montaj esnasında belirtilen tork değerinde sıkılması ve sızdırmazlık sağlayan NBR O-ring contanın zedelenmemesi exproof özelliğin korunması için şarttır.

Projelerinizin teknik şartnamelerine ve saha gereksinimlerinize özel ATEX Sertifikalı Exproof Anahtar Kutusu konfigürasyonları için teknik ekibimizle iletişime geçebilirsiniz.
