Zone 1/21 - 2/22

-20 °C < T < +55 °C
ÜRÜN KODU: EYAL-HFD

Exproof Duvar Tipi Fan

Ürün Teknik Özellikleri

Ürün Teknik Resimleri

Ürün Teknik Verileri

Ürün Kataloğu

Ürün Teknik Özellikleri

Ürün Teknik Resimleri

Ürün Teknik Verileri

Ürün Kataloğu

Exproof Aydınlatma Grupları

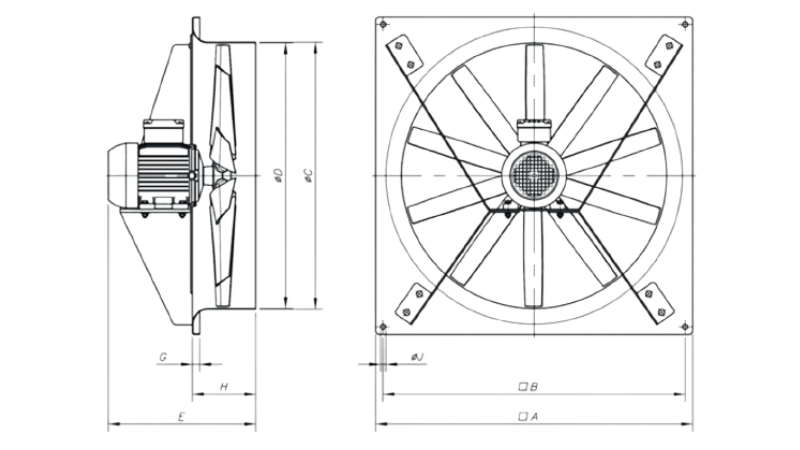

Model	ØD	ØC	A	B	E	H
EYAL-HFD35	355	357	475	390	250	60
EYAL-HFD40	400	402	520	430	250	60
EYAL-HFD45	450	453	630	520	290	80
EYAL-HFD50	500	503	665	555	290	100
EYAL-HFD63	630	633	850	730	445	130
EYAL-HFD71	710	714	910	780	475	160
EYAL-HFD80	800	804	970	840	510	180
EYAL-HFD90	900	904	1200	1050	580	180
EYAL-HFD100	1000	1004	1200	1050	600	200

Model	m³/h	V-Hz	MOTOR			Statik Basınç Performans Tablosu										SPL dB(A)
Model	m³/h	V-Hz	kW	rpm	A	0	25	50	75	100	125	150	175	200	225	SPL dB(A)
EYAL-HFD35-4T-0,18	2860	400V-50Hz	0,12	1380	0,65	2860	2600	2300	2000	1500	–	–	–	–	–	67
EYAL-HFD40-4T-0,27	4200	400V-50Hz	0,18	1380	0,75	4200	3950	3600	3200	2660	2000	–	–	–	–	-72
EYAL-HFD40-4T-0,37	4800	400V-50Hz	0,25	1420	1,00	4800	4450	4050	3600	3100	2600	–	–	–	–	72
EYAL-HFD45-4T-0,55	6730	400V-50Hz	0,37	1425	1,35	6730	6350	5880	5350	4800	3900	–	–	–	–	75
EYAL-HFD50-4T-0,55	7600	400V-50Hz	0,37	1425	1,35	7600	7200	6750	6210	5600	4670	3150	–	–	–	74
EYAL-HFD50-4T-0,75	8920	400V-50Hz	0,55	1410	1,50	8920	8450	7950	7400	6750	6000	4240	–	–	–	76
EYAL-HFD56-4T-0,75	9670	400V-50Hz	0,55	1410	1,50	9670	9300	8850	8380	7860	7300	6600	5700	4400	–	79
EYAL-HFD56-4T-1	11000	400V-50Hz	0,75	1430	2,10	11000	10600	10200	9750	9240	8690	8000	6960	5430	–	77
EYAL-HFD56-4T-1,5	12800	400V-50Hz	1,1	1440	2,70	12800	12400	11900	11500	10900	10400	9620	8800	7680	6500	78
EYAL-HFD63-4T-1	13600	400V-50Hz	0,75	1430	2,10	13500	13000	12500	12000	11300	10700	10000	9000	7600	6500	79
EYAL-HFD63-4T-1,5	16000	400V-50Hz	1,10	1440	2,70	16000	15400	14900	14400	13900	13100	12300	11300	10000	8500	80
EYAL-HFD63-4T-2	18500	400V-50Hz	1,50	1440	3,45	18500	18000	17300	16700	16000	15400	14600	13600	12300	11000	81
EYAL-HFD63-4T-3	20000	400V-50Hz	2,2	1440	4,66	19100	18000	16800	15400	13500	–	–	–	–	–	84
EYAL-HFD71-4T-3	23400	400V-50Hz	2,2	1440	4,66	22300	21000	19800	18500	16700	14500	–	–	–	–	87
EYAL-HFD71-4T-4	26600	400V-50Hz	3	1440	6,27	25500	24300	23000	21200	19300	16400	–	–	–	–	88
EYAL-HFD80-4T-4	30000	400V-50Hz	3	1440	6,27	28400	27100	25600	24100	22400	20300	17500	–	–	–	88
EYAL-HFD80-4T-5,5	34100	400V-50Hz	4	1450	8,5	32700	31400	29800	28200	26300	24400	21300	–	–	–	89
EYAL-HFD80-4T-7,5	38500	400V-50Hz	5,5	1460	10,6	37000	35400	33800	32000	30000	27600	23800	–	–	–	90
EYAL-HFD90-4T-5,5	38500	400V-50Hz	4	1440	8,5	37100	35600	33800	31700	29400	26700	23000	18000	–	–	87
EYAL-HFD90-4T-7,5	45800	400V-50Hz	5,5	1460	10,6	44200	42300	40500	38700	36500	34100	30600	25000	–	–	90
EYAL-HFD90-4T-10	52000	400V-50Hz	7,5	1460	14,4	50300	48600	46500	44500	42000	39000	36200	30200	–	–	92
EYAL-HFD100-4T-7,5	49500	400V-50Hz	5,5	1460	10,6	47700	45900	43800	41700	39100	36400	33400	29800	23000	–	95
EYAL-HFD100-4T-10	58000	400V-50Hz	7,5	1460	14,4	56000	54200	52100	50000	47400	44700	41500	37600	30300	–	95
EYAL-HFD100-4T-15	66500	400V-50Hz	11,00	1470	21,2	64000	61800	59700	57600	55000	52100	48400	44500	38500	–	95
