Zone 1/21 - 2/22

-30 °C < T < +80 °C
ÜRÜN KODU: EYAL-HR

Exproof Rakorlar

Zırhsız Kablo Rakorları

Zırhlı Kablo Rakorları

Ürün Teknik Resimleri

Ürün Kataloğu

Zırhsız Kablo Rakorları

ZIRHSIZ KABLO RAKORU
Anma Ölçüsü	Montaj Çapı	Diş Boyu	Sıkacağı Kablo Çapı
mm	mm	min.	max.
M10x1,5	10	15	2	4.5
M12x1,5	12	15	3	7
M16x1,5	16	15	4	9
M20x1,5s	20	15	8	14
M20x1,5	20	15	10	15
M25x1,5	25	15	14	20
M32x1,5	32	15	19	26
M40x1,5s	40	15	24	32
M40x1,5	40	15	28	35
M50x1,5 s	50	15	28	37
M50x1,5	50	15	36	45
M63x1,5 s	63	15	40	50
M63x1,5	63	15	45	55
M75x1,5 s	75	16	45	55
M75x1,5	75	16	50	60
M90x2	90	18	58	70
PG-7	12.5	15	3	7
PG-9	15.5	15	4	9
PG-13,5	20.5	15	8	14
PG-16	22.5	15	10	15
PG-21	28.5	15	14	20
PG-29	37.5	15	19	26
PG-29	37.5	15	24	32
PG-29	37.5	15	28	35
PG-36	47	15	28	37
PG-36	47	15	36	45
PG-42	55	15	40	50
PG-48	60	16	45	55
1/8″ NPT	10.03	16	2	4.5
1/4″ NPT	13.46	16	3	7
3/8″ NPT	16.96	16	4	9
1/2”s NPT	21.26	18	8	14
1/2” NPT	21.26	18	10	15
3/4” NPT	26.74	18	14	20
1” NPT	33.55	20	19	26
1-1/4” NPT	42.21	20	24	32
1-1/2” NPT	48.10	20	28	35
2” NPT	59.91	20	28	37
2” NPT	59.91	20	36	45
2-1/2”s NPT	75.48	22	40	50
2-1/2” NPT	75.48	22	45	55
3” NPT	88.18	22	45	55

Zırhlı Kablo Rakorları


ZIRHLI KABLO RAKORU
Anma Ölçüsü	Montaj Çapı	Diş Boyu	A Kablo Çapı		B Kablo Çapı
Anma Ölçüsü	mm	mm.	min.	max.	min.	max.
M10x1,5	10	15	2	4.5	3	6.5
M12x1,5	12	15	3	6.5	4	9
M16x1,5	16	15	4	9	11	13.5
M20x1,5 s	20	15	6	11	11	15
M20x1,5	20	15	8	13	15	20
M20x1,5L	20	15	9	15	17	22
M25x1,5s	25	15	10	17	17	22
M25x1,5	25	15	11	19	20	27
M25x1,5L	25	15	14	19	22	30
M32x1,5s	32	15	14	22	20	27
M32x1,5	32	15	17	26	26	33
M32x1,5L	32	15	20	27	28	37
M40x1,5s	40	15	22	30	28	37
M40x1,5	40	15	22	32	31	40
M40x1,5L	40	15	26	33	36	45
M50x1,5s	50	15	29	37	36	45
M50x1,5	50	15	34	44	43	54
M50x1,5L	50	15	36	45	49	59
M63x1,5s	63	15	40	49	49	59
M63x1,5	63	15	47	54	58	64
M63x1,5L	63	15	49	56	60	69
M75x1,5s	75	16	53	64	61	72
M75x1,5	75	16	59	68	65	78
M80x2s	80	16	60	69	65	78
M80x2	80	16	61	72	73	83
M90x2s	90	18	65	78	73	83
M90x2	90	18	67	78	77	89
M90x2L	90	18	73	82	86	98
M100x2s	100	20	70	83	77	89
M100x2	100	20	75	89	86	98
M110x2	110	20	87	98	95	110
M118x2	118	20	95	110	115	130
1/4″ NPT	13.46	16	3	6.5	4	9
3/8″ NPT	16.96	16	4	9	11	13.5
1/2″s NPT	21.25	18	6	11	11	15
1/2″ NPT	21.25	18	8	13	15	20
1/2″L NPT	21.25	18	9	15	17	22
3/4″s NPT	26.74	18	10	17	17	22
3/4″ NPT	26.74	18	11	19	20	27
3/4″L NPT	26.74	18	14	19	22	30
1″s NPT	33.55	20	14	22	20	27
1″ NPT	33.55	20	17	26	26	33
1″L NPT	33.55	20	20	27	28	37
1-1/4″s NPT	42.21	20	22	30	28	37
1-1/4″ NPT	42.21	20	22	32	31	40
1-1/2s NPT	48.10	20	26	33	36	45
1-1/2″ NPT	48.10	20	29	37	36	45
2″s NPT	59.91	20	34	44	43	54
2″ NPT	59.91	20	36	45	49	59
2-1/4″ NPT	66.01	22	40	49	49	59
2-1/2″s NPT	75.48	22	47	54	58	64
2-1/2″ NPT	75.48	22	49	56	60	69
2-1/2″L NPT	75.48	22	53	64	61	72
2-3/4″ NPT	81.83	22	59	68	65	78
3″ NPT	88.18	22	60	69	65	78
3″s NPT	88.18	22	61	72	73	83
3″ NPT	88.18	22	65	78	73	83
3″ NPT	88.18	22	67	78	77	89
3-3/4″ NPT	106.98	22	73	82	86	98
3-1/2″s NPT	100.63	22	70	83	77	89
3-1/2″ NPT	100.63	22	75	89	86	98
4″ NPT	113.33	22	87	98	95	110
4-1/2″ NPT	126.03	22	95	110	115	130

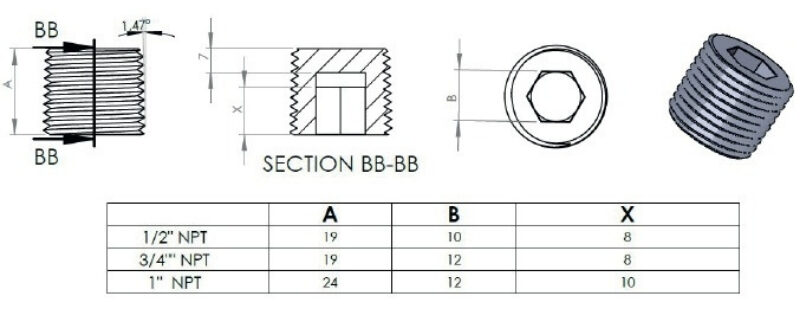

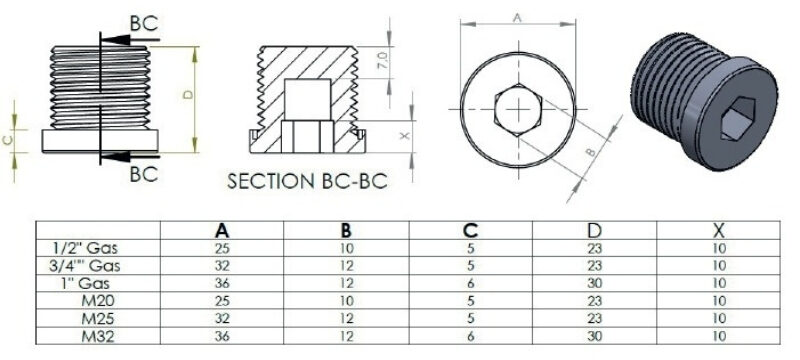

Ürün Teknik Resimleri

Ürün Kataloğu
