EXPROOF TERMİNAL (DAĞITIM) KUTUSU

Endüstriyel tesislerde elektrik enerjisinin, kontrol sinyallerinin ve kumanda bileşenlerinin güvenli bir şekilde dağıtılması, birleştirilmesi ve yönetilmesi proses sürekliliği açısından hayati bir öneme sahiptir. Ancak yanıcı gazların, parlayıcı sıvı buharlarının ve patlayıcı tehlikeli ortam riskinin sürekli veya dönemsel olarak mevcut olduğu sahalarda (Zone 1 / Zone 2) standart sac veya plastik dağıtım panolarının kullanılması telafisi imkânsız elektrik kazalarına ve patlamalara yol açabilir. Standart bir klemens panosu veya klemens kutusunun içinde oluşabilecek ufacık bir şerare, ark, kablo gevşekliği ya da anahtarlama esnasında meydana gelen kıvılcım, ortamda bulunan patlayıcı gaz karışımını anında tetikleyebilir. EXPROOF TERMİNAL (DAĞITIM) KUTUSU; bu tür yüksek riskli sahalarda elektriksel bağlantıları ve kumanda elemanlarını alev sızdırmaz (Ex db) koruma yapısı altında emniyete alan, ark ve kıvılcımları döküm gövdesi içinde hapseden profesyonel bir endüstriyel muhafaza çözümüdür. Petrol rafinerilerinden kimya tesislerine, endüstriyel üretim hatlarından enerji santrallerine kadar geniş bir yelpazede kullanılan bu özel dağıtım kutusu, tesisinizin elektrik altyapısını uluslararası iş sağlığı ve güvenliği (İSG) ve ATEX standartlarına tam uyumlu hale getirir.

Sıradan terminal kutuları; ağır sanayi şartlarının getirdiği yüksek korozyon, nem, mekanik darbeler ve kimyasal buharlara karşı direnç gösteremeyerek kısa sürede deforme olur veya sızdırmazlık özelliğini kaybeder. EXPROOF TERMİNAL (DAĞITIM) KUTUSU, bu tehlikeleri tamamen ortadan kaldırmak amacıyla basınca ve mekanik etkilere yüksek direnç gösteren döküm alüminyum gövde yapısı ile imal edilmiştir. Yüksek sıcaklığa dayanıklı O-ring sızdırmazlık contası, flanş yüzeyleri üzerinden civatalı sıkma mimarisi, elektrostatik toz boya kaplaması ve IP65 koruma sınıfı ile EXPROOF TERMİNAL (DAĞITIM) KUTUSU, en ağır çevre şartlarında bile kesintisiz izolasyon ve emniyet sağlar. Tesisinizde elektriksel bağlantıları ve saha kumandasını güvenle yürütmek üzere geliştirilen EXPROOF TERMİNAL (DAĞITIM) KUTUSU ürünümüzün öne çıkan tüm teknik detaylarını, donanım opsiyonlarını ve seçim avantajlarını aşağıdan detaylıca inceleyebilirsiniz.

EXPROOF TERMİNAL (DAĞITIM) KUTUSU Nedir ve Neden Tercih edilmelidir?

EXPROOF TERMİNAL (DAĞITIM) KUTUSU; patlama riski taşıyan Zone 1 ve Zone 2 tehlikeli sahalarında elektrik kablolarının güvenle birleştirildiği (ek/dağıtım) ve üzerine entegre edilen kumanda elemanları (butonlar, anahtarlar, sinyal lambaları) ile sahadaki cihazların kontrol edildiği, alev sızdırmaz (Ex db) nitelikli koruma kutusudur.

Uluslararası ATEX direktifleri ve yönetmelikler gereğince, patlayıcı gaz tehlikesinin bulunduğu sahalarda sertifikasız junction box (bağlantı kutusu) veya kontrol panolarının kullanımı yasal olarak kesinlikle yasaktır. EXPROOF TERMİNAL (DAĞITIM) KUTUSU, sahip olduğu resmi II 2 G Ex db IIB T6 Gb IP 65 ATEX sertifikasyonu sayesinde bu yüksek riskli bölgelerde yasal uyumluluğu %100 garanti eder. Tesisinizin resmi İSG denetimlerinden eksiksiz geçmesi, endüstriyel sigorta süreçlerinde risk koruması sağlanması ve en önemlisi saha personelinin can güvenliği ile tesis yatırımlarının teminat altına alınması için doğru sertifikasyona sahip EXPROOF TERMİNAL (DAĞITIM) KUTUSU tercih edilmelidir.

EXPROOF TERMİNAL (DAĞITIM) KUTUSU Öne Çıkan Teknik Özellikleri

Mühendislik kalitesi ve işlevsel donanım konfigürasyonlarıyla öne çıkan EXPROOF TERMİNAL (DAĞITIM) KUTUSU, zorlu endüstriyel sahalarda uzun yıllar güvenle çalışacak teknik özelliklerle donatılmıştır:

1. ATEX Sertifikasyonu ve T6 Sıcaklık Sınıfı

EXPROOF TERMİNAL (DAĞITIM) KUTUSU, alev sızdırmaz II 2 G Ex db IIB T6 Gb IP 65 koruma etiketine sahiptir. Ex db gövde yapısı, kutu içerisinde oluşabilecek olası bir patlama basıncını ve kıvılcımı içeride hapsederek dış ortamdaki patlayıcı gazlara sızmasını engeller. T6 sıcaklık sınıfı (maksimum 85°C/95°C yüzey sıcaklığı sınırı) sayesinde dış yüzey ısınmasını en alt seviyede tutarak düşük tutuşma sıcaklığına sahip gazların bulunduğu ortamlarda bile üstün güvenlik sunar.

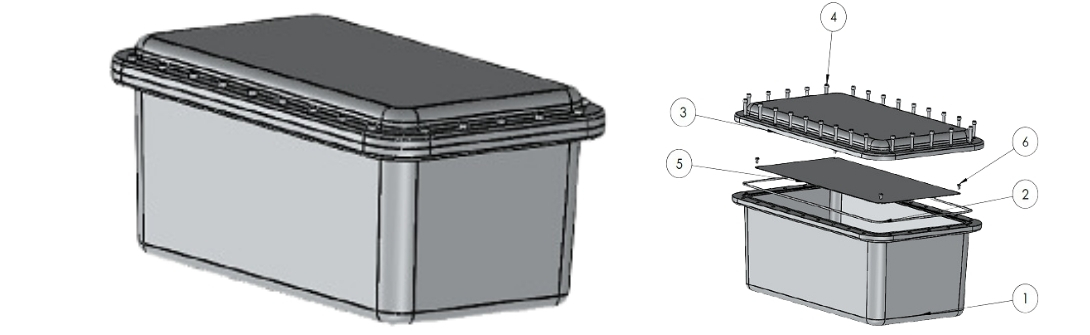

2. Dayanıklı Alüminyum Döküm Gövde ve Civatalı Flanş Mimarisi

Kutunun gövdesi korozyona, kimyasallara ve sert mekanik darbelere karşı yüksek mukavemet gösteren Alüminyum Gövde malzemeden üretilmiş olup yüzeyi Elektrostatik Toz boya ile kaplanmıştır. Gövde ve kapak birleşimi, basınca dayanıklı Flanş yüzeyleri üzerinden civatalar aracılığıyla torklu biçimde sabitlenir. Kutunun duvara veya karkasa kolay ve sağlam bir şekilde sabitlenebilmesi için Metal montaj ayağı standart olarak sunulmaktadır.

3. Yüksek Sıcaklık Contası ve IP65 Sızdırmazlık

Zorlu ortam ve iklim şartlarında sızdırmazlık kabiliyetini koruması amacıyla kutu kapağında Yüksek Sıcaklık ve Dayanıma sahip O-ring conta kullanılmıştır. Ürün, IP65 koruma sınıfı ve kaliteli conta mimarisi sayesinde -20°C < ta < + 40°C uygun çalışma ortam sıcaklığı aralığında toz birikimine ve su sıçramalarına karşı tam koruma sağlar.

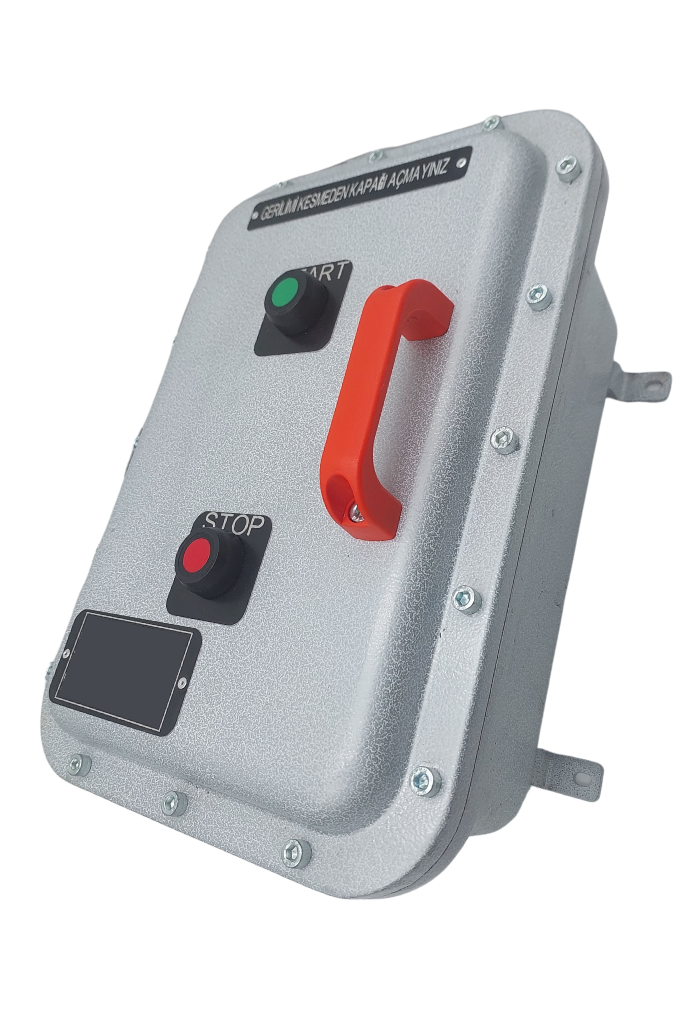

4. Zengin Ekipman ve Saha Kumanda Elemanları Entegrasyonu

EXPROOF TERMİNAL (DAĞITIM) KUTUSU, sadece kablo birleştirme değil, aynı zamanda lokal kumanda panosu olarak kullanılacak zengin ekipman opsiyonlarına sahiptir. Kutu kapağı üzerine veya gövdeye exproof nitelikli şu elemanlar monte edilebilir:

• Start-Stop Butonu (Motor ve cihaz başlatma/durdurma için)

• Acil Stop Butonu (Acil durumlarda devreyi anında kesmek için)

• Anahtar (Çok konumlu veya kutuplu seçim anahtarları)

• Sinyal Lambası (Sistem durum, arıza ve çalışma görsel ikazları için)

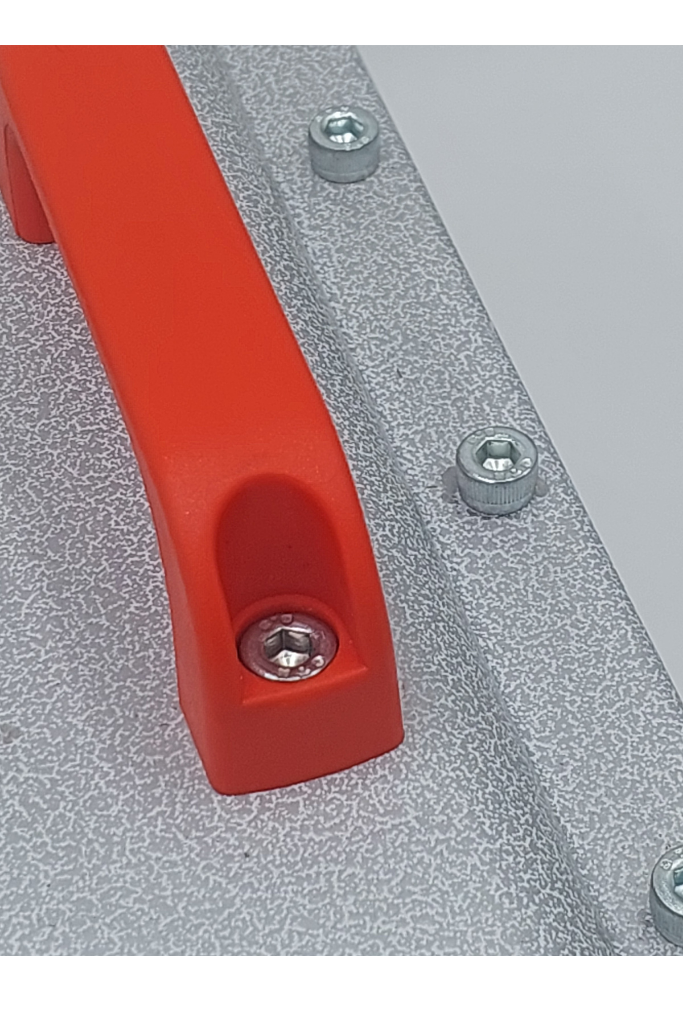

5. Ergonomik Aksesuarlar ve Kontrol Camı Opsiyonu

Kapağın ağırlığına ve saha kullanım kullanım kolaylığına bağlı olarak gövdeye Menteşe ve kapağın rahat açılıp taşınabilmesi için Tutamaç aksesuarları eklenebilir. Ayrıca kutu içerisindeki göstergelerin, rölelerin veya ölçüm cihazlarının kapak açılmadan dışarıdan izlenebilmesi amacıyla Opsiyonel Olarak Kontrol Camı Üst Kapak Yüzeyine Açılabilmektedir.

6. Esnek Kablo Rakor Girişleri ve Çalışma Voltajı

Saha kablaj gereksinimlerine göre kutu gövdesinde farklı çaplarda rakor delikleri işlenebilir. Ürün; 1/2” , 3/4” , 2”, 3” kablo rakoru girişi opsiyonlarını destekler. Elektriksel güç ve kumanda altyapılarında 220-380V geniş uygun çalışma voltaj aralığında ve 50-60 Hz frekans değerlerinde güvenle kullanılır.

EXPROOF TERMİNAL (DAĞITIM) KUTUSU Kullanım Alanları

Güvenli elektrik dağıtımının ve lokal proses kumandasının zorunlu olduğu başlıca endüstriyel kullanım alanları şunlardır:

Petrol Rafinerileri, Kimya ve Petrokimya Tesisleri

Ham petrol işleme ünitelerinde, reaktör çevrelerinde, pompa istasyonlarında ve vana kontrol hatlarında kablo birleştirme (junction box) ve lokal motor start/stop kumanda noktası olarak güvenle tercih edilir.

Endüstriyel Depolama Tesisleri ve Dolum Sahaları

Yanıcı sıvı ve gaz dolum tesislerinde, tank sahası enstrümantasyon hatlarında ve ikaz/sinyal devrelerinin dağıtım noktalarında T6 sıcaklık etiketlemesi ile tam güvenlik sağlar.

Enerji Santralleri ve Ağır Sanayi Tesisleri

Kazan dairelerinde, türbin binalarında ve patlama riski taşıyan endüstriyel üretim hatlarında anahtar, buton ve sinyal lambası entegre edilerek lokal saha panosu şeklinde kullanılır.

EXPROOF TERMİNAL (DAĞITIM) KUTUSU Seçerken Nelere Dikkat Edilmelidir?

Tesisiniz için doğru exproof terminal ve dağıtım kutusunu konfigüre etmek, proses güvenliği açısından büyük önem taşır:

1. Zone ve ATEX Etiketleme Uyumu: Tesisinizin Patlamadan Korunma Dokümanı (PKD) incelenerek alanın Zone 1 veya Zone 2 olduğu teyit edilmeli, II 2 G Ex db IIB T6 Gb IP 65 etiketinin ortamdaki gaz gruplarıyla uyumu doğrulanmalıdır.

2. Klemens ve Ekipman İhtiyacı: Kutunun iç hacmi; içeriden geçecek klemens sayısı, kablo kesitleri ve kapak üzerine eklenecek buton, anahtar veya sinyal lambası sayılarına göre doğru ölçülerde seçilmelidir.

3. Kablo Rakor Giriş Çapları ve Sayısı: Sahadan gelecek ana besleme ve çıkış kablolarının çaplarına göre 1/2”, 3/4”, 2” veya 3” kablo rakor girişlerinin yönleri ve adetleri doğru belirlenmelidir.

4. Opsiyonel Aksesuar Seçimi: Bakım kolaylığı için menteşe ve tutamaç eklenebilir; kapak açılmadan izleme yapılması gereken durumlar için camlı kapak (kontrol camı) opsiyonu talep edilmelidir.

EXPROOF TERMİNAL (DAĞITIM) KUTUSU Fiyatları ve Yatırım Avantajları

Endüstriyel elektrik altyapılarında bütçe planlaması yapılırken ekipmanın korozyon dayanımı, alev sızdırmazlık kalitesi ve yasal uygunluğu dikkate alınmalıdır. EXPROOF TERMİNAL (DAĞITIM) KUTUSU fiyatları; basınca dayanıklı alüminyum döküm gövde yapısı, civatalı flanş işleme kalitesi, T6 sıcaklık sertifikasyonu ve üzerine eklenecek opsiyonel exproof kumanda elemanlarına (buton, anahtar, kontrol camı vb.) göre değişkenlik gösterir.

Ancak onaylı ve kaliteli bir EXPROOF TERMİNAL (DAĞITIM) KUTUSU kullanmak işletmenize uzun vadede şu hayati avantajları sağlar:

• Sıfır Patlama Riski: Bağlantı klemenslerinde veya anahtarlama elemanlarında oluşabilecek elektriksel arkların dış ortama sızmasını engelleyerek milyonlarca dolarlık tesis yatırımlarınızı korur.

• Ağır Saha Şartlarında Uzun Ömür: Alüminyum döküm gövdesi, elektrostatik toz boyası ve yüksek sıcaklık O-ring contası ile korozyona, neme ve darbelere karşı maksimum direnç sunar.

• Esnek ve Modüler Kullanım: Buton, sinyal lambası ve kontrol camı opsiyonları sayesinde hem bağlantı kutusu hem de özel kumanda panosu olarak tek gövdede çözüm sunar.

• Mevzuata ve İSG Kurallarına Tam Uyum: Çalışma Bakanlığı denetimlerinde yasal gereksinimleri eksiksiz karşılar.

Projenizin teknik gereksinimlerine en uygun EXPROOF TERMİNAL (DAĞITIM) KUTUSU boyutlarını, rakor girişlerini ve kapak üzeri ekipman konfigürasyonlarını belirlemek, toplu alım avantajlarından yararlanmak ve güncel fiyat tekliflerimizi almak için uzman mühendislik ekibimizle dilediğiniz zaman iletişime geçebilirsiniz.
