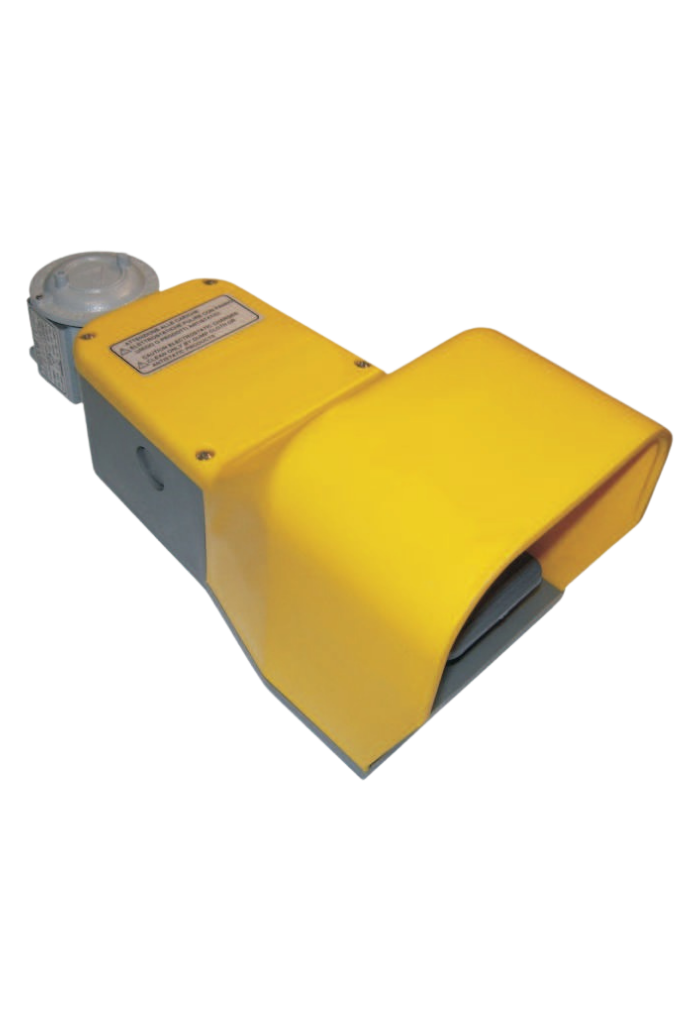

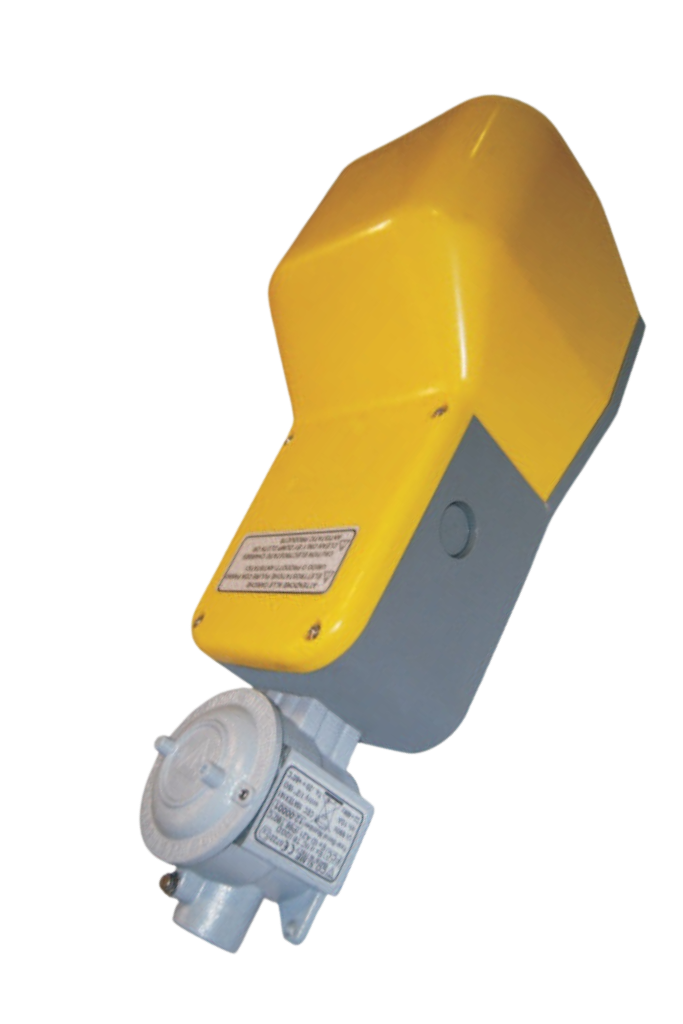

ATEX Sertifikalı Exproof Ayak Pedalı

Petrokimya tesisleri, endüstriyel boyahaneler, patlayıcı madde üretim hatları, dolum tesisleri ve farmasötik üretim alanları gibi patlayıcı gaz, buhar veya yanıcı toz riski taşıyan sahalarda (Zone 1, Zone 2, Zone 21 ve Zone 22) makine ve ekipmanların kontrolü yüksek güvenlik standartları gerektirir. Operatörlerin ellerini serbestçe kullanarak makine, pres, vana veya aktarım sistemlerini tetiklemesi gereken durumlarda standart pedal sistemlerinin kullanılması büyük bir patlama riski oluşturur. Pedal mekanizmasının içindeki kontakların açılıp kapanması sırasında meydana gelen elektrik arkı (kıvılcım), ortamdaki patlayıcı atmosferi anında tutuşturabilir.

Exproof Ayak Pedalı (Patlamaya Dayanıklı Ayak Anahtarı / Foot Switch), tehlikeli sahalarda güvenli ve ergonomik “eller serbest” (hands-free) kontrol imkanı sağlar. En yüksek gaz grubu koruması olan IIC (Hidrojen ve Asetilen) sınıfı patlama emniyeti ve IP66 sızdırmazlık yapısı sayesinde zorlu sanayi koşullarında güvenilir bir çalışma sunar.

Exproof Ayak Pedalının Teknik Özellikleri

Uluslararası ATEX standartlarına tam uyumlu olarak üretilen exproof ayak pedalının öne çıkan teknik parametreleri şu şekildedir:

Anma Akımı & Anma Voltajı Değerleri:

• 24 Vac (50/60Hz): 10 A

• 120 Vac (50/60Hz): 6,0 A

• 230 Vac (50/60Hz): 3,1 A

• 240 Vac (50/60Hz): 3,0 A

• 380 Vac (50/60Hz): 1,9 A

Exproof Ayak Pedalının Mühendislik ve Güvenlik Avantajları

1. En Üst Seviye IIC Gaz Grubu Koruması: Ex d IIC T6 sertifikasyonu sayesinde pedal; propan ve etilenin yanı sıra patlama riski en yüksek olan Hidrojen ($H_2$) ve Asetilen ($C_2H_2$) gazlarının bulunduğu en zorlu sahalarda bile emniyetle kullanılabilir.

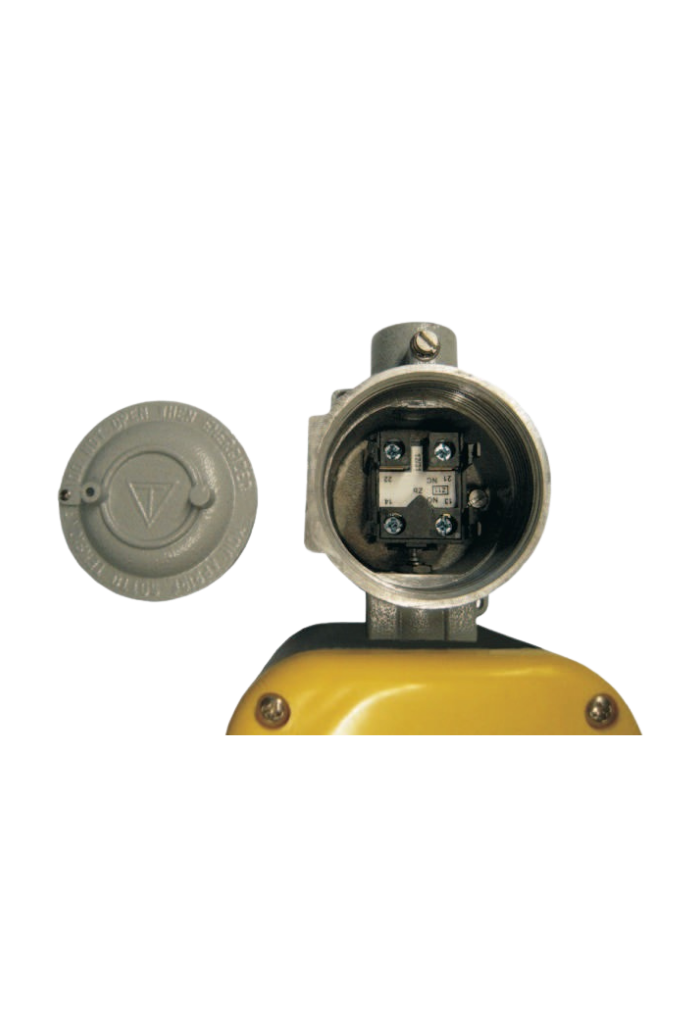

2. Alevsızdırmaz (Ex d) Mantığı: Pedal mekanizmasına basıldığında kontaklarda oluşabilecek mikro kıvılcımlar, cihazın alevsızdırmaz gövdesi içerisinde hapsedilir. Alevin dışarı sızması ve ortamdaki gaz/toz atmosferini tutuşturması engellenir.

3. Ergonomik ve Dayanıklı Yapı: Hafif alaşımlı gövde yapısı 0,90 kg ağırlığı ile hem mobil kullanıma imkan tanır hem de üzerinde bulunan 2 adet sabitleme tırnağı sayesinde zemine rijit bir şekilde sabitlenebilir.

4. Zorlu Ortam Sızdırmazlığı (IP66): EPDM ve silikon conta seçenekleri sayesinde nemli, tozlu ve ıslak yıkanabilir sahalarda su ve kimyasal sıçramalarına karşı tam koruma sağlar.

• Sertifikasyon: ATEX, CE

• Tehlikeli Saha Sınıfı: Zone 1, Zone 2 (Gaz) ve Zone 21, Zone 22 (Toz)

• Patlama Koruma Kodu: Ex d IIC T6 / Ex tD A21 T85°C

• Ürün Tipi: Exproof Ayak Pedalı / ATEX Foot Switch / Exproof Ayak Anahtarı

• Sızdırmazlık: IP66 Koruma Seviyesi

• Kablo Girişi: 1/2″ Exproof Kablo Rakoru Uyumlu

Saha Kurulumunda ve Seçiminde Dikkat Edilecek Hususlar

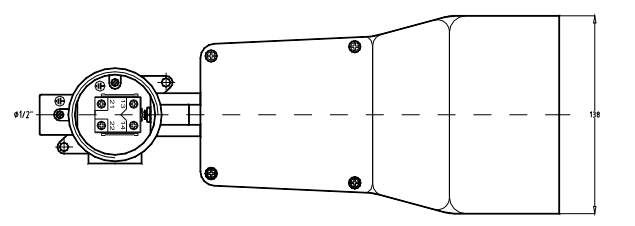

1. Kablo Rakor Entegrasyonu: Pedal üzerindeki N° 1 $\varnothing$ 1/2″ kablo girişine bağlantı yapılırken mutlaka cihazın koruma sınıfına (Ex d IIC) ve kablo tipine (zırhlı/zırhsız) uygun ATEX sertifikalı exproof kablo rakoru kullanılmalıdır.

2. Elektriksel Yük Sınırları: Pedalın anma akım değerlerine dikkat edilmeli; doğrudan yüksek güçlü motorları tetiklemek yerine exproof bir pano içerisindeki kontaktör veya röleleri tetikleme amacıyla kullanılması sağlanmalıdır.

3. Zemin Sabitlemesi: Operatör güvenliği ve kullanım konforu için pedalın alt kısmında yer alan 2 adet sabitleme tırnağı vasıtasıyla zemine sabitlenmesi önerilir.

Projenizin teknik şartnamelerine uygun ATEX Sertifikalı Exproof Ayak Pedalı çözümlerimiz ve teknik teklif talepleriniz için mühendislik ekibimizle iletişime geçebilirsiniz.
