ATEX Sertifikalı Exproof Fiş Priz Kombinasyon Kutuları

Petrokimya tesisleri, boyahaneler, dolum tesisleri, un ve nişasta fabrikaları gibi yanıcı gaz, buhar veya toz patlama riski taşıyan endüstriyel sahalarda (Zone 1, Zone 2, Zone 21 ve Zone 22) kesintisiz elektrik enerjisi sağlamak yüksek mühendislik tedbirleri gerektirir. Standart endüstriyel tip fiş ve prizlerin takılıp çıkarılması esnasında oluşan elektrik arkı (kıvılcım), ortamdaki patlayıcı atmosferi anında tutuşturma riski taşır.

Bu hayati riski bertaraf etmek ve mobil cihazların, kaynak makinelerinin veya geçici aydınlatmaların güce güvenle bağlanmasını sağlamak amacıyla Exproof Fiş Priz Kombinasyon Kutuları (Kombine Pano Üniteleri) kullanılır. Güvenlik şalterli priz üniteleri, sigorta korumaları, termik manyetik şalterler ve klemens bağlantılarının tek bir exproof muhafaza içerisinde modüler olarak birleştirildiği bu sistemler, tehlikeli sahalarda emniyetli güç dağıtımının kalbini oluşturur.

Exproof Fiş Priz Kombinasyon Kutularının Çalışma Prensibi ve Koruma Teknolojileri

Exproof fiş priz kombinasyonları, elektrik arkının dış ortama sızmasını önleyen ve kullanıcının hatalı kullanım yapmasını fiziksel olarak engelleyen gelişmiş güvenlik mekanizmalarıyla donatılmıştır:

1. Mekanik Kilitlenme (Interlocked / Switchli Priz Mantığı): Kombinasyon kutusu üzerindeki prizlerde Ex d (Alevsızdırmaz) veya Ex de anahtarlama mekanizması bulunur. Fiş, prize takılmadan şalter “ON” (Açık) konumuna getirilemez. Aynı şekilde elektrik akımı geçerken fişin prizden çekilerek ark oluşturması fiziksel olarak imkânsızdır; fiş ancak şalter “OFF” (Kapalı) konumuna getirildikten sonra prizden çıkarılabilir.

2. Ex d (Alevsızdırmaz) ve Ex e (Artırılmış Emniyet) Hibrit Koruma: Kombinasyon kutusunun gövdesi ve sigorta/şalter hazneleri, oluşabilecek bir patlamayı kendi içinde hapseden Ex d yapısındadır. Kablo girişlerinin ve klemens bağlantılarının yapıldığı bağlantı bölmeleri ise Ex e koruma sınıfı standartlarına göre tasarlanarak maksimum yalıtım ve sızdırmazlık (IP66 / IP67) sağlar.

Exproof Fiş Priz Kombinasyon Kutularının Yapısal Özellikleri

Farklı voltaj, akım ve saha gereksinimlerine yanıt vermek üzere kombinasyon kutuları çeşitli konfigürasyonlarda üretilir:

1. Gövde Malzemesi Seçenekleri

• Polyester (GRP – Cam Elyaf Takviyeli Polyester): Aşındırıcı kimyasalların, tuzlu suyun ve korozyon riskinin yüksek olduğu sahil tesisleri, offshore platformları ve gübre fabrikaları için anti-statik GRP gövdeler tercih edilir.

• Alüminyum Döküm (Bakırsız Deniz Tipi): Mekanik darbe riskinin yüksek olduğu ağır sanayi, madenler ve demir-çelik tesisleri için darbelere ekstra dayanıklı alüminyum döküm modeller kullanılır.

2. İçerik ve Priz Modül Kombinasyonları

İhtiyaca göre tek bir kombinasyon kutusu üzerinde farklı voltaj ve akım değerlerinde exproof prizler harmanlanabilir:

• Monofaze Prizler: 16A 230V (2P+E)

• Trifaze Prizler: 16A, 32A, 63A ve 125A (3P+E / 3P+N+E) 400V alternatifleri

• Koruma Elemanları Entegrasyonu: Kutu içerisinde her priz çıkışına özel Exproof Otomatik Sigorta (MCB), Kaçak Akım Rölesi (RCD) veya Termik Şalter entegre edilebilir. Şalter ve sigortalara müdahale, exproof kapağı açmadan şeffaf ve patlamaya dayanıklı pencere kapakları üzerinden güvenle yapılır.

• Sertifikasyon: ATEX (2014/34/EU), IECEx, CE

• Uygulanabilir Zone’lar: Zone 1, Zone 2 (Gaz Tehlikeli Sahalar) ve Zone 21, Zone 22 (Toz Tehlikeli Sahalar)

• Gaz ve Toz Grubu: IIA, IIB, IIC / IIIA, IIIB, IIIC

• Sıcaklık Sınıfı: T5 / T6 (Maksimum yüzey sıcaklık limiti)

• Sızdırmazlık Seviyesi: IP65, IP66, IP67

• Çalışma Voltajı & Akımı: 16A’den 125A’e kadar; 110V, 230V, 400V, 690V seçenekleri

Exproof Fiş Priz Kombinasyon Kutuları Seçiminde ve Kurulumunda Dikkat Edilecek Hususlar

Ateşleme ve patlama riskinin bulunduğu ortamlarda fiş-priz kombinasyonu kurgulanırken dikkat edilmesi gereken kritik faktörler:

1. Toplu Güç Dağıtım İhtiyacı: Sahada birden fazla bağımsız cihaz çalıştırılacaksa tekli exproof priz çekmek yerine kombinasyon kutusu kullanmak hem kablolama maliyetini düşürür hem de panodan tek bir ana besleme hattı çekilmesini sağlar.

2. Kablo Girişleri ve Rakor Entegrasyonu: Kombinasyon kutularına kablo girerken kutunun koruma sınıfına (Ex d / Ex e) ve kablo türüne (zırhlı veya zırhsız) uygun ATEX sertifikalı kablo rakorları kullanılmalıdır. Kullanılmayan rakor delikleri mutlaka exproof kör tapa ile tıkanmalıdır.

3. Priz Pim Uyumluluğu: Exproof prizler ve fişler standart endüstriyel prizlerle tak-çıkar uyumluluğuna sahip değildir. Yanlış voltaj ve akımda fişin takılmasını engellemek amacıyla pimin açısal girintileri (clock position) exproof standartlara göre kodlanmıştır.

Periyodik Bakım ve Saha Emniyeti

Exproof fiş priz kombinasyon kutularının uzun ömürlü ve güvenli hizmet vermesi için düzenli kontroller aksatılmamalıdır:

• Mekanik Kilit Kontrolü: Fiş prizden çekilmişken şalterin “ON” konumuna geçip geçmediği belirli periyotlarla test edilmelidir.

• Yüzey Temizliği ve Conta İncelemesi: Toz patlama riski olan Zone 21/22 alanlarında kutu üzerinde biriken statik toz katmanları temizlenmeli; kapak contalarının esnekliğini koruyup korumadığı kontrol edilmelidir.

ATEX standartlarına %100 uyumlu, yüksek kaliteli Exproof Fiş Priz Kombinasyon Kutusu modellerimiz ve projenize özel kombinasyon çözümlerimiz için teknik ekibimizden teklif alabilirsiniz.

ATEX Sertifikalı Exproof Fiş-Priz Kombinasyon Kutusu (EYAL-HFPK Serisi): Genel Özellikler ve Kullanım Alanları

Patlayıcı gaz, buhar veya yanıcı toz patlama riski taşıyan endüstriyel sahalarda (Zone 1, Zone 2, Zone 21 ve Zone 22) kesintisiz ve emniyetli elektrik enerjisi sağlamak yüksek mühendislik tedbirleri gerektirir. Standart endüstriyel fiş ve prizlerin takılıp çıkarılması esnasında oluşan elektrik arkı (kıvılcım), ortamdaki patlayıcı atmosferi anında tutuşturma riski taşır. EYAL-HFPK Exproof Fiş-Priz Kombinasyon Kutuları, tehlikeli alanlarda mobil cihazların, kaynak makinelerinin, aydınlatma sistemlerinin ve saha ekipmanlarının güce güvenle bağlanmasını sağlayan modüler güç dağıtım çözümleridir.

Exproof Fiş-Priz Kombinasyon Kutularının Yapısı ve Çalışma Prensibi

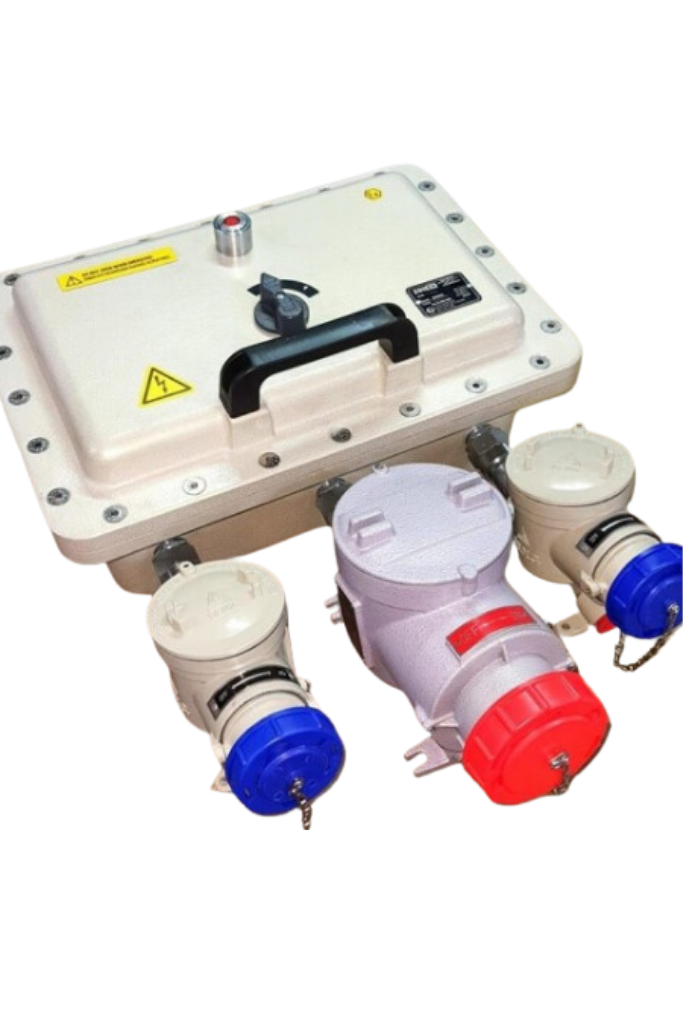

EYAL-HFPK serisi exproof kombinasyon kutuları, 1 adet EYAL-HD exproof terminal kutusu ve projenin ihtiyacına göre belirlenen sayıda exproof monofaze (230V) ve/veya trifaze (400V) Fiş-Priz setinin kombinasyonundan oluşur.

• Mekanik Bağlantı ve Sızdırmazlık: Exproof bağlantı kutusu ile exproof fiş-priz setleri arasındaki tüm mekanik bağlantılar, uluslararası ATEX standartlarına uygun exproof bağlantı elemanlarıyla yapılmaktadır.

• Kullanım Kolaylığı ve İş Güvenliği: Sistemin saha operasyonlarında maksimum güvenlik sağlaması için exproof bağlantı kutusunun içerisine ve kapağın üzerine kaçak akım koruma rölesi, her bir priz setinin bağımsız kontrolünü sağlayan W-otomatlar (otomatik sigortalar) ve bu komponentler arasındaki kablaj dahili olarak entegre edilir.

• Kapak Açılmadan Müdahale İmkanı: Kapağın üzerine entegre edilen exproof mekanik kontrol kolları sayesinde, kutu kapağı açılmadan ve iç ortam riske atılmadan dahili W-otomatlar ile kaçak akım rölesi dışarıdan emniyetle açılıp kapatılabilir.

• Saha Kontrol Elemanları Entegrasyonu: Kombinasyon kutusunun kapağı üzerine, beslenen veya kontrol edilecek birimlere (motor, pompa, fan, boya ünitesi vb.) özel exproof butonlar, sinyal lambaları, pako switchler ve selector anahtarlar eklenebilmektedir.

Gövde Ölçülendirme ve Model Seçim Esasları

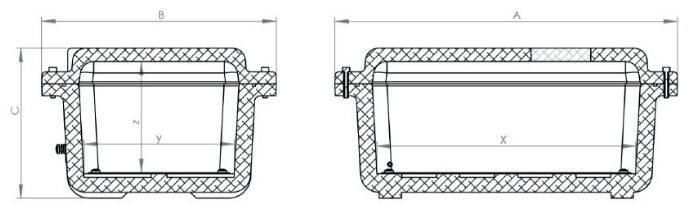

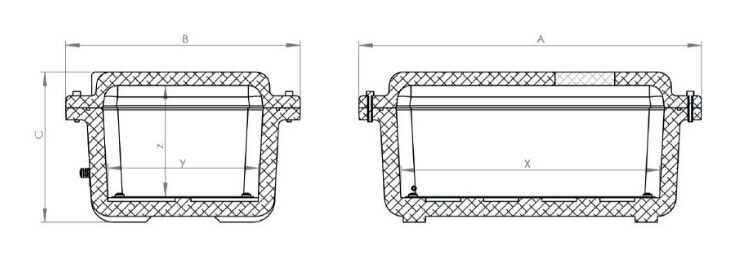

Exproof fiş-priz kombinasyon kutularının boyutları seçilirken, içerisinde yer alacak priz sayısı, şalter ve otomat gruplarının kapladığı alan dikkate alınarak EYAL-HD Terminal Kutusu boyutlarından uygun olanı belirlenir:

• 1 Prizli Kombinasyonlar: Minimum EYAL-HD2 terminal kutusu seçilmelidir.

• Çoklu Priz Kombinasyonları: Priz ve kontrol elemanı sayısı arttıkça kutu boyutu büyütülür. Örneğin; 2 adet monofaze + 1 adet trifaze priz içeren bir kombinasyon kutusunda minimum EYAL-HD4 terminal kutusu gövdesi kullanılmaktadır.

Projeye Özel Esnek Üretim: EYAL-HFPK Exproof Fiş-Priz Kombinasyon Kutularında ölçülendirme, priz kombinasyonu ve kontrol ekipmanı yerleşimi tamamen projelerinizin teknik şartnameleri ve saha gereksinimleri baz alınarak özelleştirilmektedir.

• Sertifikasyon: ATEX, IECEx, CE

• Tehlikeli Saha Sınıfı: Zone 1, Zone 2 (Gaz) ve Zone 21, Zone 22 (Toz)

• Gövde / Seri Adı: EYAL-HD Terminal Kutusu / EYAL-HFPK Kombinasyon Kutusu

• Priz Konfigürasyonları: 16A, 32A, 63A Monofaze ve Trifaze Exproof Priz Setleri

• Koruma Elemanları: Exproof W-Otomat, Kaçak Akım Rölesi, Mekanik Kontrol Kolu

• Koruma Sınıfı & Sızdırmazlık: IP65 / IP66

Saha Kurulumunda ve Seçiminde Dikkat Edilecek Hususlar

1. İhtiyaca Uygun Priz Modül Seçimi: Sahada çalıştırılacak cihazların amper ve voltaj değerlerine göre monofaze veya trifaze exproof priz kombinasyonu doğru hesaplanmalıdır.

2. Kablo Girişleri ve Rakor Entegrasyonu: Kombinasyon kutusuna kablo girerken kutunun koruma sınıfına ve kablo türüne (zırhlı/zırhsız) uygun ATEX sertifikalı exproof kablo rakorları kullanılmalıdır. Kullanılmayan delikler ise mutlaka exproof kör tapa ile kapatılmalıdır.

3. Mekanik Kilit Güvenliği: Priz ünitelerindeki mekanik kilitlenme sayesinde, şalter Kapalı (OFF) konuma getirilmeden fiş prizden çekilemez; böylece yük altında iken çekilerek ark oluşturma riski ortadan kaldırılır.

Projenize özel EYAL-HFPK Exproof Fiş-Priz Kombinasyon Kutusu konfigürasyonları ve teknik teklif talepleriniz için mühendislik ekibimizle iletişime geçebilirsiniz.
