ATEX Sertifikalı Exproof Vinç Kumandası ve Kutuları

Endüstriyel üretim tesislerinde, petrokimya rafinerilerinde, dolum tesislerinde, maden ocaklarında ve madeni boya fabrikalarında ağır yüklerin kaldırılması ve taşınması günlük operasyonların temelini oluşturur. Ancak ortamda patlayıcı gaz, buhar, toz veya yanıcı kimyasal gazların bulunduğu Zone 1, Zone 2, Zone 21 ve Zone 22 gibi tehlikeli (hazardous) sahalarda standart endüstriyel vinç sistemlerinin kullanılması büyük bir yıkım riskini beraberinde getirir. Standard elektrik motorları, şalterler ve kumanda butonları; normal çalışma anında veya bir arıza durumunda açığa çıkardıkları elektrik arkı (kıvılcım) ve yüksek yüzey sıcaklıkları nedeniyle ortamdaki patlayıcı karışımı anında ateşleyebilir.

Bu noktada, kaldırma ve taşıma ekipmanlarının emniyetle sevk ve idare edilmesini sağlayan Exproof Vinç Kumandası (Patlamaya Dayanıklı Sarkıt/Kablosuz Vinç Butonları) ve bu sistemlerin güç, anahtarlama, sürücü ile sinyalizasyon altyapısını koruyan Exproof Vinç Kutuları (Exproof Kumanda ve Pano Muhafazaları) devreye girer. Uluslararası ATEX ve IECEx standartlarına uygun olarak mühendisliği yapılan bu donanımlar, olası bir iç patlamayı kendi bünyesinde hapsederek dış ortama sızmasını engeller veya kıvılcım oluşumunu kökten önleyecek kendinden emniyetli koruma metodları sunar.

Exproof Vinç Kumanda ve Kutularının Çalışma Prensibi ve Koruma Sınıfları

Patlamaya dayanıklı vinç yönetim sistemleri tasarlanırken uygulanan mühendislik yaklaşımları, ekipmanın kullanılacağı tehlikeli saha sınıfına (Zone) ve ortamdaki patlayıcı gaz/toz gruplarına göre farklılık gösterir. Sistemde temel olarak iki farklı exproof koruma tipi öne çıkmaktadır:

1. d Tipi – Alevsızdırmaz Gövde (Flameproof – Ex d): Özellikle Exproof Vinç Kutuları ve ağır hizmet tipi kumanda panolarında tercih edilir. Bu koruma sınıfında mantık; patlamayı önlemek değil, kutu içerisinde oluşabilecek olası bir patlamanın veya elektrik arkının şiddetine dayanacak kadar güçlü bir döküm gövde (Alüminyum döküm, pik döküm veya paslanmaz çelik) inşa etmektir. Kutu kapak birleşim yüzeyleri, alevin dışarı çıkarken soğumasını sağlayan hassas “alev yolları” (flame path) ile işlenmiştir. İçerideki patlama dışarıdaki patlayıcı ortama ulaşamadan sönümlenir.

2. e Tipi – Artırılmış Emniyet (Increased Safety – Ex e): Ark veya kıvılcım çıkarmayan klemens, bağlantı kutuları ve terminal yapıları için uygulanır. Yüksek kaliteli yalıtım malzemeleri ve sızdırmazlık contaları (IP66/IP67) kullanılarak nem, toz ve kıvılcım riski tamamen ortadan kaldırılır.

3. i Tipi – Kendinden Emniyetli Sistemler (Intrinsically Safe – Ex i): Özellikle el tipi sarkan vinç kumandaları ve kablosuz uzaktan kumanda (RF) vericilerinde kritik rol oynar. Devreden geçen elektrik enerjisi, gerilim ve akım seviyeleri o kadar düşük tutulur ki; devre kısa devre yapsa dahi ortamdaki gazı veya tozu ateşleyecek seviyede bir ısı ya da kıvılcım enerjisi açığa çıkamaz.

Exproof Vinç Kumandası Çeşitleri ve Saha Kullanım Detayları

Ağır sanayi şartlarında vinçlerin emniyetli yönlendirilmesi için kullanım şekline göre iki temel exproof kumanda modeli tercih edilmektedir:

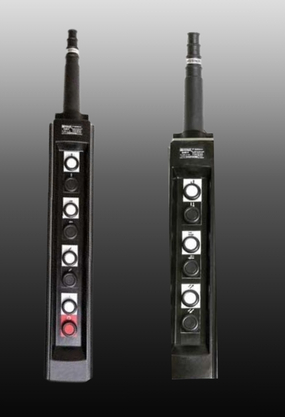

1. Exproof Sarkıt (Kablolu) Vinç Kumandaları

Vinç köprüsüne veya vinç kedisine esnek, zırhlı ve eksenel yüke dayanıklı özel kumanda kabloları ile bağlanan el tipi kumanda buton kutularıdır.

• Ergonomik ve Dayanıklı Gövde: Genellikle darbelere ve kimyasal korozyona dayanıklı özel polimer (GRP – Cam Elyaf Takviyeli Polyester) veya döküm alüminyum gövdeden imal edilir.

• Buton Kombinasyonları: Çift hızlı (çift kademeli) veya tek hızlı kaldırma-indirme, sağ-sol, ileri-geri yön butonlarının yanı sıra mantar tip Exproof Acil Stop (E-Stop) butonu barındırır.

• Zone Uyumluluğu: Zone 1, Zone 2, Zone 21 ve Zone 22 alanlarında güvenle çalışabilecek ATEX sertifikasyonuna sahiptir.

2. Exproof Kablosuz (Radyo Frekanslı) Vinç Uzaktan Kumandaları

Operatorün vinç altından uzakta, daha güvenli bir mesafede durarak yükü yönetmesini sağlayan sistemlerdir.

• Antipatlayıcı Verici ve Alıcı: Verici ünite (operatörün elindeki kumanda) kendinden emniyetli Ex i yapısındadır. Vinç üzerindeki alıcı pano ünitesi ise Ex d (Alevsızdırmaz) muhafaza kutusu içerisine entegre edilir.

• Gelişmiş Güvenlik: Sinyal kopması veya frekans karışması durumunda vinç hareketlerini milisaniyeler içinde durduran güvenlik rölelerine sahiptir.

Exproof Vinç Kutuları ve Pano Muhafazalarının İşlevi

Vinç motorlarının sürücüleri (VFD), kontaktör grupları, ana anahtarları, trafoları ve alıcı üniteleri standart koşullarda muazzam miktarda kıvılcım ve ısı üretir. Bu nedenle bu bileşenler özel mühendislik ürünü Exproof Vinç Kutuları içerisinde muhafaza edilir.

• Malzeme Yapısı: Bakırsız deniz tipi alüminyum döküm (LM6 / AC46000), AISI 316L paslanmaz çelik veya yüksek mukavemetli GRP polyester malzemeden üretilirler.

• Kablo Girişleri ve Ex Rakor Entegrasyonu: Exproof vinç kutularına kablo girişleri yapılırken mutlaka sertifikalı Exproof Kablo Rakorları (zırhlı veya zırhsız kablo tipine göre) ve kullanılmayan delikler için Exproof Kör Tapalar kullanılmalıdır. Sızdırmazlığın bozulması tüm exproof özelliğin yitirilmesine neden olur.

• Dahili Switch ve Şalter Bağlantıları: Kutuların üzerinde vinç ana beslemesini kesmeye yarayan döner tip Exproof Ana Şalterler (Load Break Switches) ve durum gösterge lambaları yer alabilir.

• Sertifikasyon: ATEX, IECEx, CE, EAC Ex

• Tehlikeli Saha Sınıfı: Zone 1 / 21 (Grup II, Kategori 2G/2D) ve Zone 2 / 22 (Grup II, Kategori 3G/3D)

• Gaz Koruma Sınıfı: IIB, IIB+H2 veya IIC (Hidrojen ve Asetilen ortamları)

• Sıcaklık Sınıfı: T5 / T6 (Maksimum yüzey sıcaklığı kontrolü)

• Koruma Derecesi: IP65, IP66, IP67 (Maksimum toz ve tazyikli su sızdırmazlığı)

• Çalışma Sıcaklık Aralığı: -40°C ile +60°C arası ekstrem iklim şartları

Exproof Vinç Kumanda ve Kutuları Seçiminde Dikkat Edilmesi Gerekenler

Ateşleme riski taşıyan bir ortam için vinç kontrol ekipmanı seçilirken işletmenin teknik ekipleri ve iş güvenliği uzmanları şu hususları dikkate almalıdır:

1. Saha Risk Haritası ve Zone Tespiti: Tesisin patlama risk haritasına göre Zone 1 mi yoksa Zone 2 mi olduğu netleştirilmelidir. Zone 1 sahaları için tasarlanmış bir Exproof Vinç Kumandası Zone 2’de kullanılabilir fakat aksi durum büyük bir güvenlik ihlalidir.

2. Kullanılacak Gaz veya Toz Tipi: Asetilen veya Hidrojen gibi yüksek patlama riskine sahip gazların bulunduğu sahalarda IIC sınıfı exproof kutular ve kumandalar tercih edilmelidir.

3. Buton Sayısı ve Hareket Ekseni: Vincin çalışma mantığına göre (Tek hızlı / Çift hızlı, 2 yönlü, 4 yönlü, 6 yönlü veya 8 yönlü) doğru butona sahip emniyetli sarkıt kumanda seçilmelidir.

4. Ortam Korozyon Şartları: Deniz aşırı platformlar (offshore) veya asidik boya/kimyasal tesisleri için alüminyum döküm yerine 316L Paslanmaz Çelik veya GRP gövdeli exproof kutu ve kumandalar ön plana çıkarılmalıdır.

Exproof Vinç Sistemlerinde Doğru Etiketleme ve Bakım Önemi

Exproof ekipmanlar kurulumu yapılıp unutulacak cihazlar değildir. Bir vinç kumanda kutusunun kapağındaki vidalardan birinin eksik olması, cıvatanın tork değerinde sıkılmaması veya gövde contasının zedelenmesi exproof özelliğini tamamen geçersiz kılar.

• Ex Etiket İncelemesi: Her bir exproof vinç kumandası ve kutusu üzerinde silinmez metal bir Ex Etiketi barındırmak zorundadır. Etiket üzerinde sertifika numarası, Zone sınıfı, gaz grubu ve sıcaklık katsayısı net bir şekilde okunmalıdır.

• Periyodik Bakım: Alev yollarının korozyona karşı özel exproof gres yağları ile korunması, kablo rakorlarının sıkılığının kontrol edilmesi ve buton koruyucu körüklerinin yıpranıp yıpranmadığı düzenli aralıklarla denetlenmelidir.

Saha güvenliğinizi riske atmamak ve uluslararası standartlara (EN 60079 serisi) tam uyumlu çözümler sağlamak için projenize özel ATEX sertifikalı exproof vinç kumandası ve kutu çözümlerimiz hakkında bilgi almak için teknik ekibimizle iletişime geçebilirsiniz.
